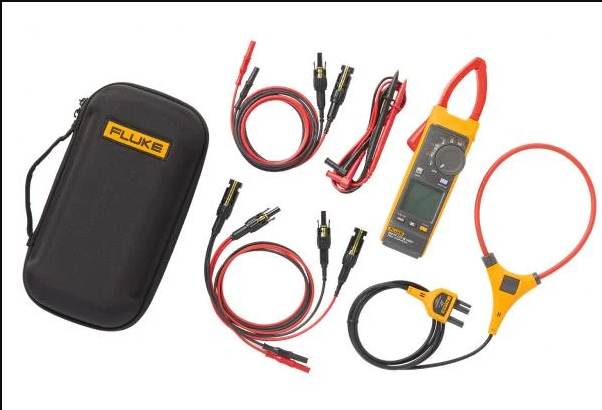

393 FC Pens Metre, Işınım Ölçer ve Solar Test Kabloları ile Solar Alet Kiti

iFlex özellikli 393 FC CAT III 1500 V True-rms Pens Metre, yüksek voltajlı dc ortamlarında çalışan fotovoltaik (PV) güneş enerjisi kurulum teknisyenleri ve bakım uzmanları için tasarlanmış endüstriyel bir pens ampermetredir. Tek tek panellerden veya bir PV dizisindeki bir dizi panelden gelen voltajı ve akımı doğrulamak için MC4 test uçlarını pens ampermetreye güvenli bir şekilde bağlayın. MC4 PVLEAD3 uçlarının hat içi yetenekleri, sistemin çevrimiçi kalmasına ve hattı delmeye gerek kalmadan test sırasında güç üretmesine olanak tanır. Güç çıkışının IV eğrisini hesaplamak için gereken güneş ışınımı miktarını elde etmek için IRR1-SOL'u kullanın. Panelin veya panel dizisinin doğru voltajı verdiğini doğrulayın.

Solar pens metre, ışınım ölçer ve MC4 test uçlarının temel işlevleri:

• Metrenin ikili ekranı ile voltajı ve akımı aynı anda görüntüleyin
• IP54 dereceli ölçüm cihazı, PV paneli testi de dahil olmak üzere açık havada çalışmak için ideal
• Okumaları kVA cinsinden gösteren DC güç ölçümü
• Test sonuçlarının Fluke Connect yazılımı aracılığıyla kaydedilmesi ve raporlanması
• IEC 62446-1 standardının gerektirdiği, metrekare güneş ışınımı başına watt miktarını belirlemek için anlık ölçümler yapın
• MC4 uçları IEC / EN 61010-031'e uygundur

Özellikler: 393 FC Pens Metre, Işınım Ölçer ve Solar Test Kabloları ile Solar Alet Kiti

Özellikler: Fluke 393 FC CAT III 1500 V True-rms Solar Pens Metre

Genel
Herhangi bir Terminal ve Topraklama arasındaki maksimum voltaj
AC	1000 V
DC	1500 volt
piller	2 AA IEC LR6 alkalin
Görüntülemek	Arkadan aydınlatmalı çift ekran
Otomatik Kapanma	20 dakika
Elektriksel
Kesinlik
Doğruluk, 18 °C ila 28 °C çalışma sıcaklıklarında, %0 ila %75 bağıl nemde kalibrasyondan sonra 1 yıl için belirtilmiştir. Doğruluk spesifikasyonları şu şekildedir: ±([Okuma %'si] + [En Az Önemli Hane Sayısı]).
Sıcaklık Katsayıları	Her °C > 28 °C veya < 18 °C için 0,1 x belirtilen doğruluk ekleyin
AC Akımı: Çene
Menzil	999,9 bir
Çözünürlük	0,1 A
Kesinlik	%2 + 5 basamak (10 Hz - 100 Hz)
	%2,5 + 5 basamak (100 Hz - 500 Hz)
Zirve Faktörü (50/60 Hz)	2,5 @600,0 A
	3,0 @500,0 A
	1,42 @999,9 A
	CF >2 için %2 ekleyin
AC Akım: Esnek Akım Probu
Menzil	999,9 bir
	2500 bir
Çözünürlük	0,1 A (≤999,9 A)
	1 A (≤2500 A)
Kesinlik	%3 RD + 5 basamak (10 Hz - 500 Hz)
Zirve Faktörü (50/60Hz)	2,5 @1400A
	3.0 @1100A
	1,42@2500 A
	CF >2 için %2 ekleyin
Pozisyon Hassasiyeti
Optimumdan Uzaklık	i2500-10 Esnek	i2500-18 Esnek	Hata
A	0,5 inç (12,7 mm)	1,4 inç (35,6 mm)	±%0,5
B	0,8 inç (20,3 mm)	2,0 inç (50,8 mm)	±%1,0
C	1,4 inç (35,6 mm)	2,5 inç (63,5 mm)	±2.0 %
Ölçüm belirsizliği, merkezi birincil iletkenin optimum konumda, harici elektrik veya manyetik alan olmadığını ve çalışma sıcaklığı aralığında olduğunu varsayar.
doğru akım
Menzil	999,9 bir
Çözünürlük	0,1 A
Kesinlik	%2 RD + 5 basamak [1]
	[1] Ofsetleri telafi etmek için SIFIR ( B ) işlevini kullanırken .
Alternatif akım voltajı
Menzil	600.0 volt
	1000 V
Çözünürlük	0,1 V (≤600,0 V)
	1 V (≤1000 V)
Kesinlik	%1 RD + 5 basamak (20 Hz - 500 Hz)
DC gerilimi
Menzil	600.0 volt
	1500 volt
Çözünürlük	0,1 V (≤600,0 V)
	1 V (≤1500 V)
Kesinlik	%1 RD + 5 basamak
mV dc
Menzil	500.0mV
Çözünürlük	0,1 mV
Kesinlik	%1 RD + 5 basamak
Amper Frekansı: Çene
Menzil	5,0 Hz - 500,0 Hz
Çözünürlük	0,1 Hz
Kesinlik	%0,5 RD + 5 basamak
Tetik Seviyesi	5 Hz - 10 Hz, ≥10 A
	10 Hz - 100 Hz, ≥5 A
	100 Hz - 500 Hz, ≥10 A
Amper Frekansı: Esnek Akım Probu
Menzil	5,0 Hz - 500,0 Hz
Çözünürlük	0,1 Hz
Kesinlik	%0,5 RD + 5 basamak
Tetik Seviyesi	5 Hz - 20 Hz, ≥25 A
	20 Hz - 100 Hz, ≥20 A
	100 Hz - 500 Hz, ≥25 A
Gerilim Frekansı
Menzil	5,0 Hz - 500,0 Hz
Çözünürlük	0,1 Hz
Kesinlik	%0,5 RD + 5 basamak
Tetik Seviyesi	5 Hz - 20 Hz, ≥5 V
	20 Hz - 100 Hz, ≥5 V
	100 Hz - 500 Hz, ≥10 V
DC Güç
Menzil	600,0 kVA (600,0 V dc aralığı)
	1500 kVA (1500 V dc aralığı)
Çözünürlük	0,1 kVA
	1 kVA
Kesinlik	%2 RD + 2,0 kVA
	%2 RD + 20 kVA
Rezistans
Menzil	600,0 Ω
	6000Ω
	60.00 kΩ
Çözünürlük	0,1 Ω (≤600,0 Ω)
	1 Ω (≤6000 Ω)
	0,01 kΩ (≤60,00 kΩ)
Kesinlik	%1 RD + 5 basamak
kapasitans
Menzil	100.0 uF
	1000 uF
Çözünürlük	0,1 μF (≤100,0 μF)
	1 μF (≤1000 μF)
Kesinlik	%1 RD + 5 basamak
Ani Tetik Seviyesi	5 bir
Mekanik
Boyut (U x G x Y)	281 mm x 84 mm x 49 mm
Ağırlık (piller dahil)	520 gr
Çene Açma	34 mm
Esnek Akım Probu Çapı	7,5 mm
Esnek Akım Probu Kablo Uzunluğu
(elektronik konektöre kafa)	1,8 m
çevresel
Çalışma sıcaklığı	-10 °C ila 50 °C
Depolama sıcaklığı	-40 °C ila 60 °C
Çalışma Nemi	Yoğuşmasız (<10°C)
	≤90 % RH (10 °C ila 30 °C'de)
	≤75 % RH (30 °C ila 40 °C'de)
	≤45 % RH (40 °C ila 50 °C'de)
Çalışma Yüksekliği	2000 m
Depolama Yüksekliği	12 000 m
Giriş Koruması (IP) Derecelendirmesi	IEC 60529: IP54 çalışmıyor
Elektromanyetik Uyumluluk (EMC)
Uluslararası	IEC 61326-1: Taşınabilir, Elektromanyetik Ortam, IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A
	Grup 1: Ekipman, ekipmanın dahili işlevi için gerekli olan iletken olarak eşleşmiş radyo frekansı enerjisini kasıtlı olarak üretti ve/veya kullanıyor.
A Sınıfı: Ekipman, meskenler ve mesken amacıyla kullanılan binalara güç sağlayan düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm tesislerde kullanıma uygundur. İletilen ve yayılan bozulmalar nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir.
Dikkat: Bu ekipman konut ortamlarında kullanılmak üzere tasarlanmamıştır ve bu tür ortamlarda radyo alımı için yeterli koruma sağlamayabilir.
Kore (KCC)	A Sınıfı ekipman (Endüstriyel Yayın ve İletişim Ekipmanı)
	A Sınıfı: Ekipman, endüstriyel elektromanyetik dalga ekipmanı gereksinimlerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipman iş ortamlarında kullanılmak üzere tasarlanmıştır ve evlerde kullanılmamalıdır.
ABD (FCC)	47 CFR 15 alt bölüm B. Bu ürün, madde 15.103'e göre muaf cihaz olarak kabul edilir.
Emniyet
Genel	IEC 61010-1, Kirlilik Derecesi 2
Ölçüm	IEC 61010-2-032: KAT III 1500 V / KAT IV 600 V
	IEC 61010-2-033: KAT III 1500 V / KAT IV 600 V
Kablosuz radyo
Radyo frekansı sertifikası	FCC KIMLIĞI: T68-FBLE, IC: 6627A-FBLE
Kablosuz Radyo Frekans Aralığı	2400 MHz - 2483,5 MHz
Çıkış gücü	<100 mW
BASİTLEŞTİRİLMİŞ AB UYGUNLUK BEYANI
İşbu belge ile Fluke, bu Üründe bulunan radyo ekipmanının 2014/53/EU Yönergesi ile uyumlu olduğunu beyan eder.
AB deklarasyonunun tam metnine aşağıdaki internet adresinden ulaşılabilir:
www.fluke.com/en-us/declaration-of-conformity



Özellikler: Fluke Solar Işınım Ölçer

ışınım
Ölçüm aralığı	0 - 1400 W/m²
Çözünürlük	1 W/m²
Ölçüm Doğruluğu	± (%5 + 5 Hane)

Sıcaklık ölçümü
Ölçüm aralığı (°C)	-22 °F - 212 °F (-30 °C - 100 °C)
Çözünürlük	0,2 °F (0,1 °C) / 1 °F @>100 °F
Ölçüm Doğruluğu	±2 °F (±1 °C) @ 14 °F - 167 °F (-10 °C - 75 °C), ±4 °F ( ±2 °C) @ -22 °F - 14 °F (- 30 °C - -10 °C) ve 167 °F - 212 °F (75 °C - 100 °C)
Not: Sıcaklık ölçümü tepki süresi: ~30 sn.

Eğim açısı
Ölçüm aralığı	-90° ila +90°
Çözünürlük	0,1°
Ölçüm Doğruluğu	± 1,5°@ -50° ila +50°, ±2,5° @ -85° ila -50° ve +50° ila +85°, ±3,5° @ -90° ila -85° ve +85° ila +90 °

Pusula
Ölçüm aralığı	0° ila 360°
Çözünürlük	1°
Ölçüm Doğruluğu	±7°
Not: a) Cihazın yataya -20° ile +20° arasındaki eğimi için geçerli ölçümler. Bu aralığın dışında LCD'de "---" gösterilecektir. b) Sonuç, manyetik kuzeye atıfta bulunur.

Sıcaklık
Çalışma Sıcaklığı IRR1-SOL	-20 °C ila 50 °C (nem <%80), yoğuşmasız
Çalışma Sıcaklığı 80PR-IRR	-30 °C ila +100 °C
Depolama sıcaklığı	-30 °C ila 60 °C (nem <%80)
Rakım	0 m'den maks. 2000 m

Elektromanyetik Uyumluluk (EMC)
Uluslararası	IEC 61326-1: Taşınabilir Elektromanyetik Ortam
	CISPR 11: Grup 1, Sınıf A
	Grup 1: Ekipman, ekipmanın kendi iç işlevi için gerekli olan radyo frekansı enerjisi için gerekli olan iletken olarak bağlanmış radyo frekansı enerjisini kasıtlı olarak üretmiştir ve/veya kullanmaktadır. A Sınıfı: Ekipman, meskenler ve mesken amacıyla kullanılan binalara güç sağlayan düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm tesislerde kullanıma uygundur. İletilen ve yayılan bozulmalar nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir.
	Dikkat: Bu ekipman konut ortamlarında kullanılmak üzere tasarlanmamıştır ve bu tür ortamlarda radyo alımı için yeterli koruma sağlamayabilir.
Kore (KCC)	A Sınıfı Ekipman (Endüstriyel Yayın ve İletişim Ekipmanı)
	A Sınıfı: Ekipman, endüstriyel elektromanyetik dalga ekipmanı gereksinimlerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipman iş ortamlarında kullanılmak üzere tasarlanmıştır ve evlerde kullanılmamalıdır.
ABD (FCC)	47 CFR 15 alt bölüm B. Bu ürün, madde 15.103'e göre muaf cihaz olarak kabul edilir.

Koruma
IP Koruması	IP40

Güç Kaynağı ve Pil Ömrü
piller	4 adet AA Alkalin Pil
Pil Ömrü (tipik)	50 saat (≤9000 okuma)
Otomatik Kapanma	30 dakika

boyutlar
U x G x Y	5,90 x 3,14 x 1,37 inç (150 x 80 x 35 mm)
Ağırlık	0,5 lb (231 gr)

Özellikler: Pomona PVLEAD1 ve PVLEAD3 MC4 Solar Kelepçe Test Ucu Seti

	PVLEAD1	PVLEAD3
	MC4 - 4 mm Test Ucu Seti	MC4 Solar Pens Metre Test Ucu Seti
Temas etmek	Pirinç, Nikel Kaplama	Pirinç, Nikel Kaplama
Uzunluk	60”	36”, 12”
Gerilim	KAT III 1000V,	KAT III 1000V,
	KAT IV 600V	KAT IV 600V
Akım	20 amper	20 amper
standartlar	IEC 61010-031	IEC 61010-031
