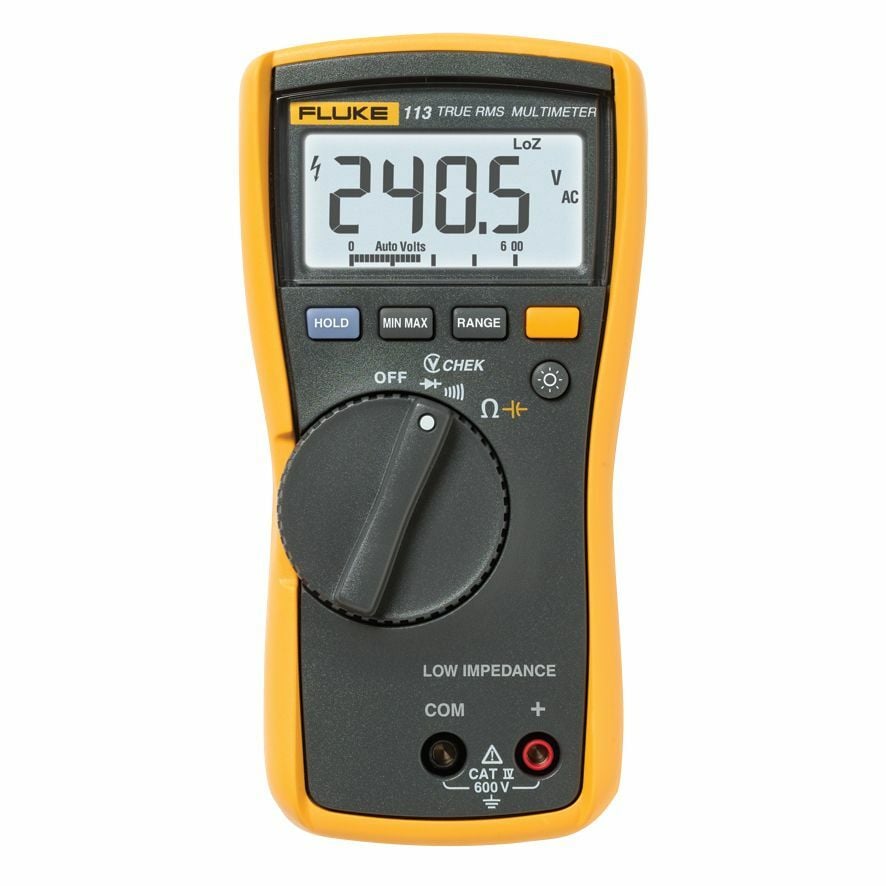

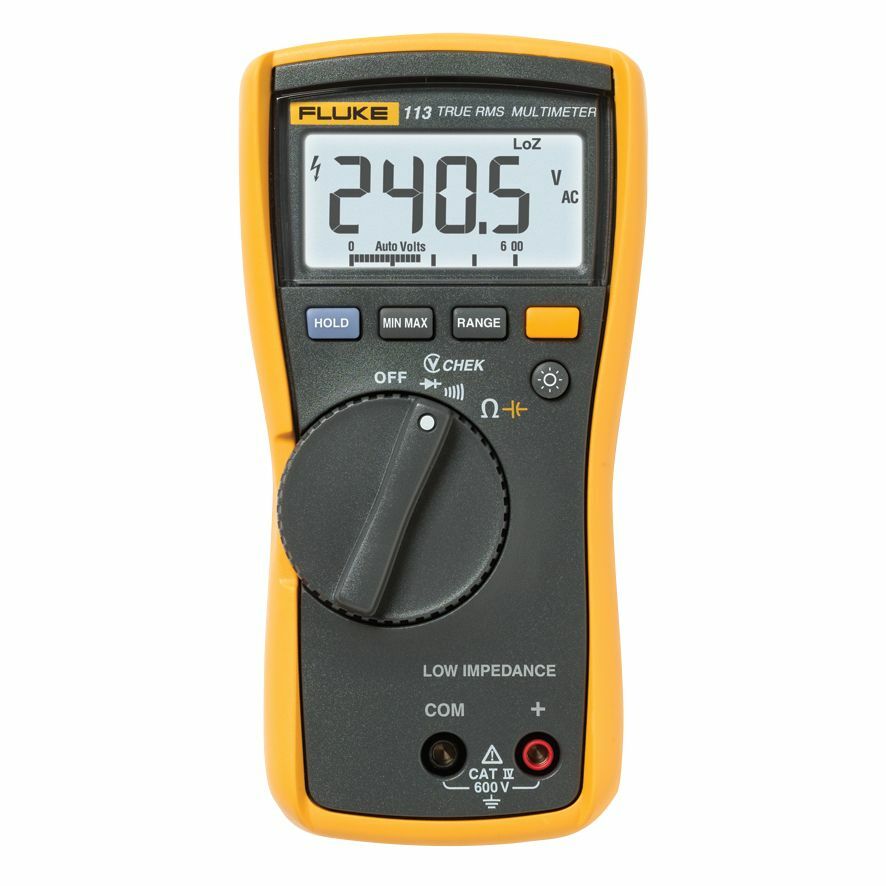

Fluke 113 Dijital Multimetre, kullanıcıların temel ölçüm ayarlarını hızla ve kolayca yaparak teste tekrar bağlanmalarına olanak sağlayacak bir araç sunuyor. Kullanımı kolay olan bu ölçüm cihazı, elektriksel sorunların çoğunun giderilmesi için gereken özelliklere sahiptir. Fluke 113, Fluke 7-600 modeli de dahil olmak üzere piyasada bulunan diğer tüm dijital multimetrelere göre gözle görülür gelişmeler sağlamaktadır. Kullanıcılar Fluke VCHEK™ LoZ düşük empedans ölçüm işlevini kullanarak gerilim veya sürekliliği eşzamanlı test edebilir. LoZ düşük empedans ölçümleri, yakındaki iletkenlerin neden olduğu hayalet gerilimleri de engeller. *LoZ düşük empedans ölçümlerinin RCD ile korunan bir devreye düşük yük taşıdığını ve bu durumun RCD'nin açılıp kapanmasına neden olabileceğini unutmayın. Min/Max işlevi, sinyal dalgalanmalarının kaydedilmesine olanak sağlar. Fluke 113 diyot testlerini gerçekleştirebilir ve ayrıca hem otomatik, hem de manuel ölçüm aralığı özellikleri sunar. En güncel güvenlik standartlarına uygunluk, arkadan aydınlatma ve görüntülemeyi kolaylaştıran çok daha geniş bir ekran gibi özellikleri bulunan bu ölçüm cihazı, her alet çantasında mutlaka bulunmalıdır.
Özellikler: Fluke 113 Digital Multimeter
| Teknik Özellikler |
| VCHEK1,2,3 |
| Aralık |
6,000 V |
|
60,00 V |
|
600,0 V |
| Çözünürlük |
0,001 V |
|
0,01 V |
|
0,1 V |
| Hassaslık |
DC, 45 - 500 Hz:%2,0 + 3 |
|
500 Hz - 1 kHz: %4,0 + 3 |
|
| Diyot testi4 |
| Aralık |
2,000 V |
| Çözünürlük |
0,001 V |
| Hassaslık |
%2,0 + 3 |
|
| Devamlılık4 |
| Hassaslık |
< 20 Ω, için sesli uyarı açık, > 250 Ω için sesli uyarı kapalı; 500 μs veya üzeri açık veya kısa devreleri tespit eder |
|
| Ω4 |
| Aralık |
600,0 Ω |
|
6,000 kΩ |
|
60,00 kΩ |
| Çözünürlük |
0,1 Ω |
|
0,001 kΩ |
|
0,01 kΩ |
| Hassaslık |
%0,9 + 2 |
|
%0,9 + 1 |
|
%0,9 + 1 |
|
| Kapasitans4 |
| Aralık |
1000 nF |
|
10,00 μF |
|
100,0 μF |
|
9999 μF |
| Çözünürlük |
1 nF |
|
0,01 μF |
|
0,1 μF |
|
1 μF |
| Hassaslık |
%1,9 + 2 |
|
%1,9 + 2 |
|
%1,9 + 2 |
|
100 μF - 1000 μF: % 1,9 + 2 |
|
> 1000 μF: %5 + 20 |
|
Notlar:
1 Tüm VChek gerilim aralıkları, % 100 aralıkta 60 ölçüm için tanımlanmıştır.. 60 sayımın altındaki girişler belirlenmediği için, test plakalarının devre bağlantısı kesildiğinde veya birlikte kısa devre yaptıklarında bu ve diğer True-RMS multimetrelerin sıfır olmayan okuma değerlerini göstermesi mümkündür ve normaldir.
2 4000 sayımda ≤ 3 tepe faktörü, tam ölçekte lineer olarak 1,5’e düşer.
3 VCHEK otomatik ölçüm aralığında minimum ölçülebilir giriş 3 V dc'dir. 3 V dc değerinin altındaki ölçümlerde, 6 V dc manuel aralığa ulaşmak için Aralık düğmesine iki kez basın.
4 Voltajı ölçtükten sonra ohms, kapasitans, diyot testi ve devamlılığın doğruluğunu korumak için 1 dakikalık bir bekleme süresi gereklidir.
| Teknik Özellikler |
| Herhangi bir terminal ile topraklama arasındaki maksimum gerilim |
|
| Ekran |
|
3 3/4 basamaklı, 6000 ölçüm, güncelleme hızı 4/sn |
|
| Çalışma sıcaklığı |
|
-10 °C - 50 °C (14 °F - 122°F) |
|
| Depolama sıcaklığı |
|
-40 °C - 60 °C (-22 °F - 140 °F) |
|
| Sıcaklık katsayısı |
|
0,1 x (belirtilen hassaslık)/°C (< 18 °C veya > 28 °C) |
|
| Çalışma yüksekliği |
|
| Depolama yüksekliği |
|
| Bağıl nem |
|
%95 ila 30 °C |
|
%75 ila 40 °C |
|
%45 ila 50 °C |
|
| Pil tipi |
|
9 Voltluk Alkalin, ANSI 1604A / IEC 6F22 |
|
| Pil ömrü |
|
Alkalin: arkadan aydınlatma olmadan tipik 300 saat |
|
| Darbe |
|
IEC 61010-1-2001'e göre 1 metreden düşme |
|
| Titreşim |
|
MIL-PRF-28800, Sınıf 2 cihazlar için |
|
| Boyutlar (YxGxU) |
|
167,1 mm X 85,1 mm X 46,0 mm (6,58 in X 3,35 in X 1,81 in) |
|
| Ağırlık |
|
| Güvenlik |
|
ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 No 61010-1-04, UL 61010-1 (2004) ve Kategori IV ölçüm, 600 V için IEC/EN 61010-1 2. Baskı, Kirlilik Derecesi 2, EMC EN61326-1 standartlarına uygundur |
|
| EMI düzenlemeleri |
|
FCC Bölüm 15, Sınıf B'ye uygundur |
|
| Teknik Özellikler |
| VCHEK |
| Giriş Empedansı (Nominal) |
~3 kΩ < 300 pF |
|
| VCHEK |
| Genel Mod Reddetme Oranı (1 kΩ Dengesiz) |
dc, 50 veya 60 Hz değerlerinde > 60 dB |
|
| Ω |
| Açık Devre Test Gerilimi |
< 2,7 V dc |
| Tam Ölçekli Gerilim |
< 0,7 V dc |
|
| Diyot testi |
| Açık Devre Test Gerilimi |
< 2,7 V dc |
| Tam Ölçekli Gerilim |
2,000 V dc |
|
| Ω |
| Kısa Devre Akımı |
< 350 μA |
|
| Diyot testi |
| Kısa Devre Akımı |
< 1,0 mA |
|
