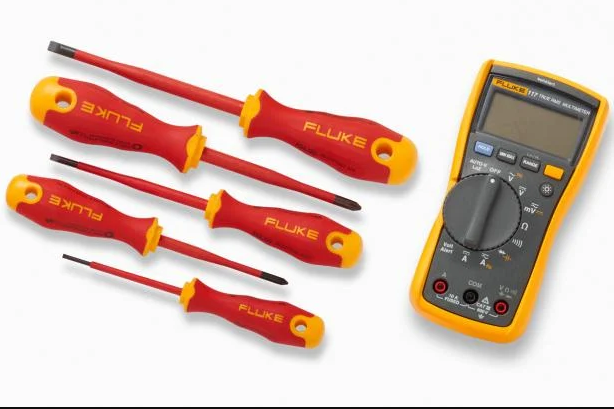

Fluke 117 Electrician's Multimeter plus yalıtımlı el aletleri başlangıç kiti
Fluke 117 Electrician's Multimeter plus yalıtımlı el aletleri başlangıç kiti
Ana Özellikler
- 117: Kompakt, true-rms elektrikçiler dijital multimetre
- 117: Entegre temassız voltaj tespiti sizi güvende tutar
- Yalıtılmış aletler: 1000 V AC, 1500 V DC sertifikalı
- Yalıtımlı aletler: ergonomik 5 parçalı set
Ürüne genel bakış: Fluke 117 Electrician's Multimeter plus yalıtımlı el aletleri başlangıç kiti
Bu kit, genel amaçlı bir elektrikçinin dijital multimetresini en sık kullanılan yalıtımlı tornavidalar, penseler ve kesicilerle birleştirir.
Yalıtılmış el aletleri şunları içerir:
- Fluke 117 Elektrikçi Multimetresi
- Oluklu tornavidalar - her biri farklı bıçak genişliğine sahip üç farklı tutamak uzunluğu
- Phillips tornavidalar – #1 ve #2 uç boyutları, farklı sap uzunlukları ile
- Yan kesicili ve tutma bölgeli uzun kargaburun
- Ağır hizmet tipi, yüksek kaldıraçlı köşegen kesici
- Ağır hizmet tipi kombine pense
- Cırt cırtlı tokalı bir rulo kese
Elektrikçi multimetresi
Fluke 117, entegre temassız voltaj algılama özelliğine sahip bir true-rms dijital multimetredir. AutoVolts, AC veya DC voltajının ölçüleceğini seçer, LoZ işlevi hayalet voltajın neden olduğu yanlış okumaları önlemeye yardımcı olur.
Yalıtılmış el aletlerinin tümü sertleştirilmiş krom-molibden-vanadyum (CMV) çeliğinden yapılmıştır. Her yalıtımlı el aleti, 10.000 V'a kadar ayrı ayrı test edilir ve:
- 1000 V AC sertifikalı
- 1500 V DC'ye göre sertifikalı
Özellikler: Fluke 117 Electrician's Multimeter plus yalıtımlı el aletleri başlangıç kiti
Fluke 117 Elektrikçi Multimetre Özellikleri:
| Herhangi bir terminal ile topraklama arasındaki maksimum voltaj | 600V | |
| Dalgalanma koruması | IEC 61010–1 600 VCAT III, Kirlilik Derecesi 2 uyarınca 6 kV pik | |
| A girişi için sigorta | 11 A, 1000 V HIZLI Sigorta (Fluke PN 803293) | |
| Görüntülemek | Dijital: 6.000 sayım, saniyede 4 güncelleme | |
| Çubuk grafiği | 33 segment, saniyede 32 güncelleme | |
| Çalışma sıcaklığı | -10°C ila +50°C | |
| Depolama sıcaklığı | -40°C ila +60°C | |
| Pil Türü | 9 volt Alkalin, NEDA 1604A / IEC 6LR61 | |
| Pil ömrü | Arka ışık olmadan tipik 400 saat | |
| Doğruluk Özellikleri | ||
| DC milivolt | Aralık/çözünürlük | 600,0 mV / 0,1 mV |
| Kesinlik | ±([okumanın %'si] + [sayımlar]): %0,5 + 2 | |
| DC volt | Aralık/çözünürlük | 6.000 V / 0.001 V 60.00 V / 0.01 V 600.00 V / 0.1 V |
| Kesinlik | ±([okumanın %'si] + [sayımlar]): %0,5 + 2 | |
| otomatik volt | Aralık/çözünürlük | 600,0 V / 0,1 V |
| Kesinlik | %2,0 + 3 (DC, 45 Hz - 500 Hz) %4,0 + 3 (500 Hz - 1 kHz) |
|
| AC milivolt ¹ True RMS | Aralık/çözünürlük | 600,0 mV / 0,1 mV |
| Kesinlik | %1,0 + 3 (DC, 45 Hz - 500 Hz) %2,0 + 3 (500 Hz - 1 kHz) |
|
| AC volt ¹ True RMS | Aralık/çözünürlük | 6.000 V / 0.001 V 60.00 V / 0.01 V 600.0 V / 0.1 V |
| Kesinlik | %1,0 + 3 (DC, 45 Hz - 500 Hz) %2,0 + 3 (500 Hz - 1 kHz) |
|
| süreklilik | Aralık/çözünürlük | 600 Ω / 1 Ω |
| Kesinlik | Bipleyici açık < 20 Ω, kapalı > 250 Ω, 500 μs veya daha uzun açıkları veya kısa devreleri algılar. | |
| ohm | Aralık/çözünürlük | 600,0 Ω / 0,1 Ω 6,000 kΩ / 0,001 kΩ 60,00 kΩ / 0,01 kΩ 600,0 kΩ / 0,1 kΩ 6,000 MΩ / 0,001 MΩ |
| Kesinlik | %0,9 + 1 | |
| Aralık/çözünürlük | 40,00 MΩ / 0,01 MΩ | |
| Kesinlik | %5 + 2 | |
| diyot testi | Aralık/çözünürlük | 2,00 V / 0,001 V |
| Kesinlik | %0,9 + 2 | |
| kapasitans | Aralık/çözünürlük | 1000 nF / 1 nF 10,00 μF / 0,01 μF 100,0 μF / 0,1 μF 9999 μF / 1 μF 100 μF - 1000 μF |
| Kesinlik | %1,9 + 2 | |
| Aralık/çözünürlük | > 1000 μF | |
| Kesinlik | %5 + %20 | |
| Lo-Z kapasitans | Menzil | 1 nF ila 500 μF |
| Kesinlik | %10 + 2 tipik | |
| AC amper True RMS (45 Hz - 500 Hz) | Aralık/çözünürlük | 6.000 A / 0.001 A 10.00 A / 0.01 A |
| Kesinlik | %1,5 + 3 20 A maks. 30 saniye boyunca sürekli aşırı yük |
|
| DC amper | Aralık/çözünürlük | 6.000 A / 0.001 A 10.00 A / 0.01 A |
| Kesinlik | %1,0 + 3 20 A maks. 30 saniye boyunca sürekli aşırı yük |
|
| Hz (V veya A girişi) 2 | Aralık/çözünürlük | 99,99 Hz / 0,01 Hz 999,99 Hz / 0,1 Hz 9,999 Hz / 0,001 Hz 50,00 Hz / 0,01 Hz |
| Kesinlik | %0,1 + 2 | |
|
||
| Mekanik ve Genel Özellikler | ||
| Boyut | 167 x 84 x 46 mm (6,57 x 3,31 x 1,82 inç) | |
| Ağırlık | 550 gr | |
| Garanti | 3 yıl | |
| Tornavida Tipi | Bıçak uzunluğu (inç mm ) |
Sap uzunluğu (inç mm ) |
Kol genişliği (inç mm ) |
Bıçak formu çapı (inç mm ) |
|---|---|---|---|---|
 yuva |
3 75 |
3-3/8 86 |
1 25 |
3/32 2.55 |
| yuva |
4 100 |
3-11/16 94 |
1 5/16 30 |
5/32 4.0 |
| yuva |
5 125 |
4-3/16 106 |
1 7/16 36 |
1/4 6.0 |
 1 Numaralı Phillips |
3 80 |
3-11/16 94 |
1 3/16 30 |
7/32 5 |
| Phillips 2. |
4 100 |
4-3/16 106 |
1 7/16 36 |
1/4 6 |
| Pense Tipi | Nominal Uzunluk (inç) | Nominal Uzunluk (mm) |
|---|---|---|
| Uzun burun | 8 | 200 |
| Çapraz Kesiciler | 8 | 200 |
| Lineman Kombine Pense | 8 | 200 |
Garanti
Fluke Yalıtımlı El Aleti Ömür Boyu Sınırlı Garanti
Her bir Fluke Yalıtımlı El Aletinde, kullanım ömrü boyunca malzeme ve işçilik kusurları bulunmayacaktır. Burada kullanıldığı şekliyle "ömür", Fluke'un ürünü üretmeyi bırakmasından sonraki yedi yıl olarak tanımlanır, ancak garanti süresi, satın alma tarihinden itibaren en az on beş yıldır. Bu garanti ihmal, yanlış kullanım, kirlenme, değişiklik, kaza veya anormal çalışma veya kullanım koşullarından, hasardan veya mekanik bileşenlerin normal aşınma ve yıpranmasından kaynaklanan hasarları kapsamaz. Bu garanti yalnızca orijinal alıcıyı kapsar ve devredilemez.
Fluke Yalıtımlı El Aletlerinin kullanımı ve hizmet içi bakımı için öneriler
Aşağıda, Fluke Yalıtımlı El Aletlerinin bakımı, incelenmesi, yeniden test edilmesi ve kullanılmasına ilişkin kılavuz bilgiler yer almaktadır.
Uyarı – elektrik çarpmasını veya kişisel yaralanmayı önlemek için:
- Parmaklarınızı aletin parmak koruyucularının arkasında tutun. İletken parçalara asla dokunmayın.
- Daima onaylı göz koruması kullanın.
- Islak veya nemli yerlerde kullanmayın. Alet temiz ve kuru olmadıkça kullanmayın.
- Alet yalıtımına hasara neden olabilecek aşırı güç veya gerilim uygulamayın. Örnekler arasında, yalıtımlı yüzeyleri gözetlemek veya sıkıştırmak için bir dayanak noktası olarak kullanmak veya torku veya kaldıracı artırmak için yalıtımlı alet saplarını pense veya anahtar gibi diğer araçlarla kavramak yer alır.
Alet belirtilmeyen bir şekilde kullanılırsa, koruma bozulabilir.
Depolamak
Yalıtılmış el aletleri, depolama veya nakliye nedeniyle yalıtımın zarar görme riskini en aza indirmek için uygun şekilde saklanmalıdır. Bu yalıtımlı el aletleri, mekanik hasarı veya yalıtımsız aletlerle karışmasını önlemek için diğer aletlerden ayrı olarak saklanmalıdır. Ayrıca, bu yalıtımlı el aletlerinin aşırı sıcak yüzeylerle (örneğin buhar boruları) temas etmesi veya aşırı UV-radyasyonuna maruz kalması engellenmelidir.
Kullanmadan önce muayene
Her bir Yalıtımlı El Aleti kullanılmadan önce kullanıcı tarafından görsel olarak incelenmelidir. Yalıtılmış el aletinin güvenliği ile ilgili herhangi bir şüphe varsa, yetkili bir kişi tarafından incelemeye tabi tutulmalı ve gerekirse uygunluğu belirlemek için yeniden test edilmeli veya daha fazla kullanılmasını önlemek için imha edilmelidir.
Sıcaklık
Yalıtımlı El Aletleri yalnızca –20 °C ile +70 °C arasındaki sıcaklıklarda ve “C” ile işaretlenmiş aletler için –40 °C ile +70 °C arasındaki ortamlarda kullanılmalıdır.
Periyodik muayene ve elektriksel yeniden test
Yalıtımlı El Aletinin daha sonraki servis için uygunluğunu belirlemek için uygun şekilde eğitilmiş bir kişi tarafından yıllık görsel inceleme yapılması önerilir. Ulusal mevzuat gereği bir elektriksel yeniden test gerekliyse veya görsel incelemeden sonra şüpheye düşülürse, yalıtımlı el aletleri için geçerli IEC 60900 dielektrik testi yapılmalıdır.
