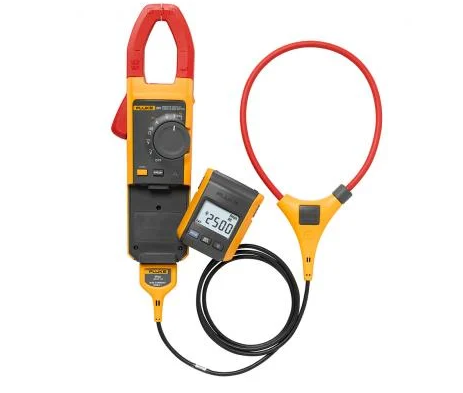

Fluke 381 Uzak Ekranlı True-rms AC/DC Pens Metre iFlex™ Özellikli

Elektrik Teknik Özellikleri

Çene aracılığıyla AC Akımı

Aralık

999.9 A

Çözünürlük

0,1 A

Hassaslık

%2 ± 5 hane (10-100 Hz)

%5 ± 5 hane (100-500 Hz)

Crest Faktörü (50/60 Hz)

500 A

'da 3, 600 A

'da 2,5; 1000 A

'da 1,42; Crest Faktörü > 2 için %2 ekleyin

Esnek Akım Test Probu üzerinden AC Akım

Aralık

999.9 A / 2500 A (45 Hz – 500 Hz)

Çözünürlük

0,1 A / 1 A

Hassaslık

% 3 ± 5 basamak

Crest Faktörü (50/60 Hz)

1100 A

'da 3.0, 1400 A

'da 2.5; 2500 A

'da 1.42;

Crest Faktörü > 2 için %2 ekleyin

Konum Hassasiyeti

Optimum nokta ile mesafe

i2500-10 Fleks

i2500-18 Fleks

Hata

A

12,7 mm (0,5 inç)

35,6 mm (1,4 inç)

±%0,5

B

20,3 mm (0,8 inç)

50,8 mm (2,0 inç)

±%1,0

C

35,6 mm (1,4 inç)

63,5 mm (2,5 inç)

±%2.0

Ölçüm belirsizliğinde, optimum konumda bir merkezi primer iletken, harici elektrikli ya da manyetik alan bulunmaması ve çalışma sıcaklığı aralığında bulunulduğu varsayılmaktadır.

DC Akımı

Aralık

999.9 A

Çözünürlük

0,1 A

Hassaslık

%2 ± 5 basamak

AC Gerilimi

Aralık

600 V /1000 V

Çözünürlük

0,1 V / 1 V

Hassaslık

%1,5 ± 5 basamak (20 – 500 Hz)

DC Voltaj

Aralık

600.0 V /1000 V

Çözünürlük

0,1 V / 1 V

Hassaslık

% 1 ± 5 basamak

Frekans - Çene Üzerinden

Aralık

5.0 – 500.0 Hz

Çözünürlük

0,1 Hz

Hassaslık

%0,5 ± 5 basamak

Tetik Düzeyi

5 – 10 Hz, ≥ 10 A

10 – 100 Hz, ≥ 5 A

100 – 500 Hz, ≥ 10 A

Esnek Akım Probu üzerinden Frekans

Aralık

5,0 - 500,0 Hz

Çözünürlük

0,1 Hz

Hassaslık

%0,5 ± 5 basamak

Tetik Düzeyi

5 – 20 Hz, ≥ 25 A

20 – 100 Hz, ≥ 20 A

100 – 500 Hz, ≥ 25 A

Direnç

Aralık

600 Ω/6 kΩ/60 kΩ

Çözünürlük

0,1 Ω/1 Ω/10 Ω

Hassaslık

% 1 ± 5 basamak

Mekanik Özellikler

Boyut (U x G x Y)

277 x 88 x 43 mm (uzak birim için 55 mm)

Ağırlık

350 g

Ağız Açıklığı

34 mm

Esnek Akım Probu Çapı

7,5 mm

Esnek Akım Probu Kablo Uzunluğu

1,8 m

(kafa ile elektronik konnektör arası)

Ortam Özellikleri

Çalışma Sıcaklığı

-10°C - +50°C

Depolama Sıcaklığı

-40°C - +60°C

Çalışma Nemi

Yoğuşmasız (< 10°C)

≤ %90 Bağıl Nem (10°C ila 30°C'de)

≤ %75 Bağıl Nem (30°C - 40°C'de)

≤ %45 Bağıl Nem (40°C - 50°C'de)

(Yoğuşmasız)

Çalışma Yüksekliği

2000 metre

Depolama Yüksekliği

12.000 metre

EMI, RFI, EMC, RF

EN 61326-1:2006, EN 61326-2-2:2006

ETSI EN 300 328 V1.7.1:2006

, ETSI EN 300 489 V1.8.1:2008

, FCC Bölüm 15 Alt Bölüm C Kısım 15.207, 15.209, 15.249

FCCID: T68-F381

RSS-210 IC: 6627A-F381

Sıcaklık Katsayıları

28°C derecenin üzerindeki veya 18°C derecenin altındaki her bir °C derece için 0,1 x oranında belirtilen hassasiyet ekleyin

Kablosuz Frekansı

2,4 GHz ISM Bandı 10 metre menzil

Güvenlik Uyumluluğu

ANSI/ISA S82.02.01:2004

CAN/CSA-C22.2 No. 61010-1-04

IEC/EN 61010-1:2001'den 1000V CAT III, 600V CAT IV'e kadar.

Çift Yalıtım Klirensi

IEC 61010-2-032 uyarınca

Çift Yalıtım Yayılımı

IEC 61010-1 uyarınca
