Ürün tanımı				Güç kontaktörü
Ürün tipi tanımı				BF38
Temas özellikleri
Kutup sayısı			No.	3
Nominal yalıtım gerilimi Ui IEC/EN			V	690
Anma darbe dayanım gerilimi Uimp			kV	6
operasyonel frekans
		dakika	Hz.	25
		maks.	Hz.	400
IEC Konvansiyonel serbest hava termik akımı Ith			A	56
Operasyonel akım yani
		AC-1 (≤40°C)	A	56
		AC-1 (≤40°C), 16mm² kablo ve çatal uçlu pabucu ile	A	60
		AC-1 (≤55°C)	A	45
		AC-1 (≤55°C), 16mm² kablo ve çatal uçlu pabucu ile	A	48
		AC-1 (≤70°C)	A	40
		AC-1 (≤70°C), 16mm² kablo ve çatal uçlu pabucu ile	A	42
		AC-3 (≤440V ≤55°C)	A	38
		AC-4 (400V)	A	15.5
Nominal çalışma gücü AC-3 (T≤55°C)
		230V	kw	11
		400V	kw	18.5
		415V	kw	18.5
		440V	kw	18.5
		500V	kw	20
		690V	kw	22
Nominal çalışma gücü AC-1 (T≤40°C)
		230V	kw	21
		400V	kw	36
		500V	kw	45
		690V	kw	62
Seri bağlı 1 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akımı Ie
		≤24V	A	35
		48V	A	30
		75V	A	23
		110V	A	8
		220V	A	–
Seri bağlı 2 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akım Ie
		≤24V	A	36
		48V	A	34
		75V	A	29
		110V	A	32
		220V	A	4
Seri bağlı 3 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akım Ie
		≤24V	A	36
		48V	A	34
		75V	A	33
		110V	A	34
		220V	A	30
Seri bağlı 4 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akım Ie
		≤24V	A	36
		48V	A	34
		75V	A	33
		110V	A	34
		220V	A	38
Seri bağlı 1 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie
		≤24V	A	24
		48V	A	20
		75V	A	17
		110V	A	2,5
		220V	A	–
Seri bağlı 2 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie
		≤24V	A	28
		48V	A	25
		75V	A	22
		110V	A	18
		220V	A	3
Seri bağlı 3 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie
		≤24V	A	32
		48V	A	28
		75V	A	28
		110V	A	23
		220V	A	25
Seri bağlı 4 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie
		≤24V	A	32
		48V	A	28
		75V	A	28
		110V	A	23
		220V	A	15
10 sn için kısa süreli izin verilen akım (IEC/EN60947-1)			A	320
Koruma sigortası
		gG (IEC)	A	63
		AM (IEC)	A	40
Yapma kapasitesi (RMS değeri)			A	380
Gerilimde kesme kapasitesi
		440V	A	304
		500V	A	240
		690V	A	192
Kutup başına direnç (ortalama değer)			mΩ	2
Kutup başına güç dağılımı (ortalama değer)
		ben	W	6
		AC3	W	2.9
Terminaller için sıkma torku
		dakika	nm	2.5
		maks.	nm	3
		dakika	İbin	1.8
		maks.	İbin	2.2
Bobin terminali için sıkma torku
		dakika	nm	0.8
		maks.	nm	1
		dakika	İbin	0.8
		maks.	İbin	0,74
Aynı anda bağlanabilen maksimum kablo sayısı			No.	2
İletken bölümü
	AWG/Kcmil
		maks.		6
	Esnek, pabuçsuz iletken bölümü
		dakika	mm²	2.5
		maks.	mm²	16
	Esnek c/w pabucu iletken bölümü
		dakika	mm²	1
		maks.	mm²	10
	Yalıtımlı maça pabucu iletken bölümü ile esnek
		dakika	mm²	1
		maks.	mm²	10
IEC/EN 60529'a göre güç terminali koruması				Doğru şekilde kablolandığında IP20
Mekanik özellikler
Çalışma konumu
		normal		dikey plan
		izin verilebilir		±30°
sabitleme				Vida / DIN rayı 35mm
Ağırlık			G	426
İletken bölümü
	AWG/kcmil iletken bölümü
		maks.		6
Operasyonlar
mekanik ömür			döngüler	20000000
elektrik ömrü			döngüler	1400000
Güvenlikle ilgili veriler
EN/ISO 13489-1'e göre performans seviyesi B10d
		anma yükü	döngüler	1400000
		mekanik yük	döngüler	20000000
IEC/EN 609474-4-1'e göre ayna kontakları				Evet
EMC uyumluluğu				Evet
AC bobin çalışması
50/60Hz'de anma AC gerilimi			V	230
AC çalışma gerilimi
	50Hz'de çalışan 50/60Hz bobin
		toplamak
		dakika	%Biz	80
		maks.	%Biz	110
		bırakmak
		dakika	%Biz	20
		maks.	%Biz	55
	60Hz'de çalışan 50/60Hz bobin
		toplamak
		dakika	%Biz	85
		maks.	%Biz	110
		bırakmak
		dakika	%Biz	20
		maks.	%Biz	55
20°C'de AC ortalama serpantin tüketimi
	50Hz'de çalışan 50/60Hz bobin
		acele	VA	75
		tutma	VA	9
	60Hz'de çalışan 50/60Hz bobin
		acele	VA	70
		tutma	VA	6.5
	60Hz'de çalışan 60Hz bobin
		acele	VA	75
		tutma	VA	9
≤20°C 50Hz tutmada dağılma			W	2.5
Maksimum döngü frekansı
mekanik operasyon			devir/saat	3600
Çalışma süreleri
ABD kontrolü için ortalama süre
	AC'de
		Kapanış HAYIR
		dakika	Hanım	8
		maks.	Hanım	24
		Açılış HAYIR
		dakika	Hanım	5
		maks.	Hanım	15
		NC'yi kapatıyor
		dakika	Hanım	9
		maks.	Hanım	20
		NC'yi açma
		dakika	Hanım	9
		maks.	Hanım	17
UL teknik verileri
Üç fazlı AC motor için tam yük akımı (FLA)
		480V'de	A	40
		600V'da	A	32
Elde edilen mekanik performans
	tek fazlı AC motor için
		110/120V	HP	3
		230V	HP	7.5
	üç fazlı AC motor için
		200/208V	HP	10
		220/230V	HP	15
		460/480V	HP	30
		575/600V	HP	30
Genel kullanım
	kontaktör
		AC akım	A	55
Kısa devre koruma sigortası, 600V
	Yüksek hata
		Kısa devre akımı	kA	100
		Sigorta derecesi	A	100
		sigorta sınıfı		J
	standart hata
		Kısa devre akımı	kA	5
		Sigorta derecesi	A	150
Çevre koşulları
Sıcaklık
	Çalışma sıcaklığı
		dakika	°C	-50
		maks.	°C	70
	Depolama sıcaklığı
		dakika	°C	-60
		maks.	°C	80
Maksimum rakım			M	3000
Direnç ve Koruma
Kirlilik derecesi				3
ETIM sınıflandırması
ETM 8.0				EC000066 - Güç kontaktörü, AC anahtarlama

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

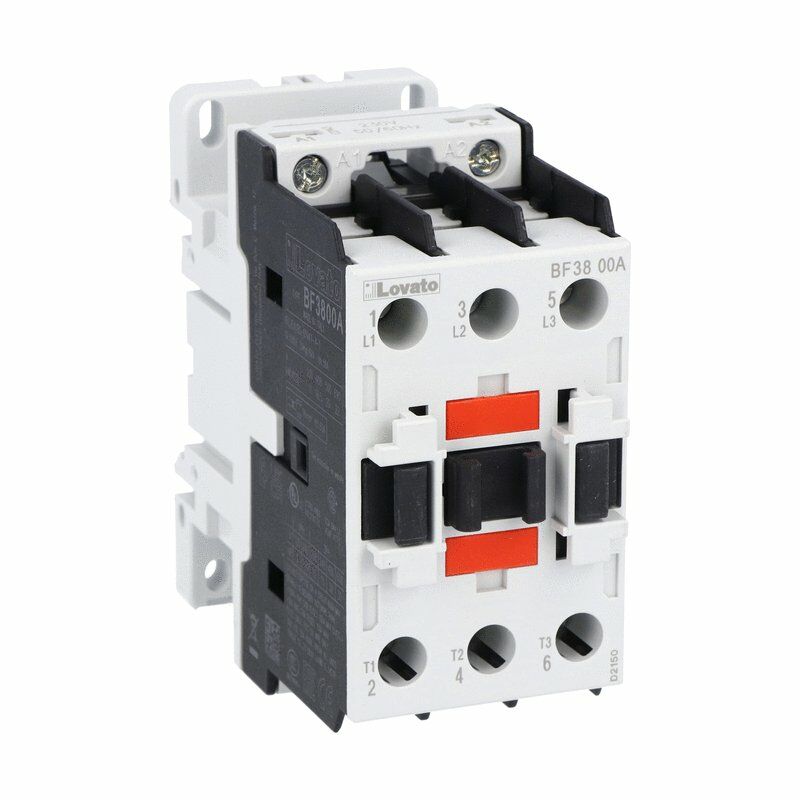

Lovato Elektrik BF3800A230 Kontaktör
